大家好，我是本站小编。在电路板维修中，不少师傅虽能看懂原理图，可面对实物主板却不知所措。今天，我来给大家分享一个能快速看懂电路板的方法，掌握它，维修电路板就能事半功倍。这个方法很简单，就是把电路图中电压、电流的走向用线画出来，如此一来，就能迅速理解电路板的工作原理。

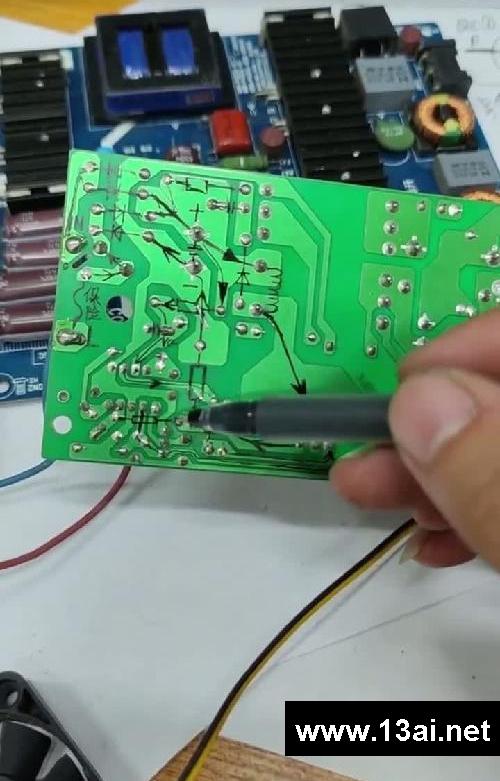

以常见的电路为例，左边接入零火线，零火线经过4个二极管整流后，到达滤波电容，在这里能得到300伏的直流电，呈现上正下负的状态。300伏的正极电流通过变压器来到一处，接着向下到达开关管的中间角，所以开关管的中间角就是输入角。从开关管左边角输出的电流，经过一个电阻回到滤波电容的负极，之后又经过二极管回到交流电。通过这样的线路描绘，我们能清晰地确定开关管中间角为输入，左边角为输出，右边角则是输入控制角，一目了然。

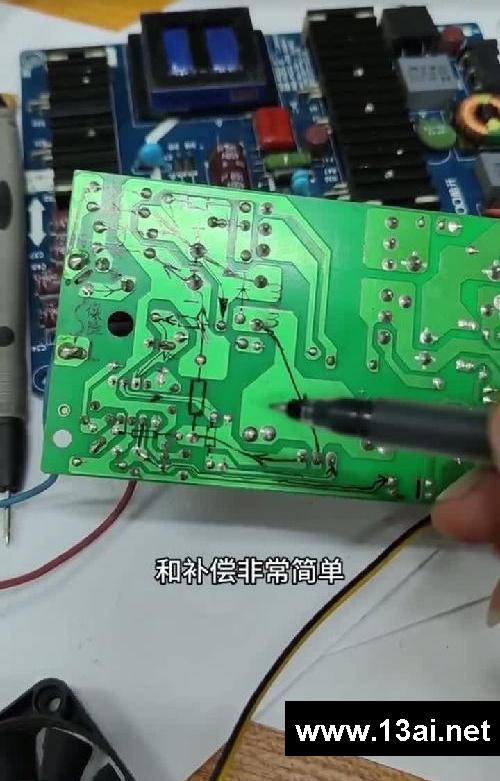

再看滤波电容的正极，有一条线连接到一个电阻，这个电阻就是启动电阻，它连接到芯片的7角，也就是芯片的供电角，这样我们就明确了启动电阻的作用。还有一个二极管，与上面的电容、电阻并联后回到正极，这是尖峰吸收电路。电流从某点输入，从开关管左边角输出，经过的电阻是电流检测电阻，在此处取的点就是电流取样点，该点经过限流电阻进入芯片，对应的芯片角就是电流取样角。另外，这里还有一个4个角的光电耦合器，也就是光耦，它的作用是负责电压反馈，顺着线路能看到它连接到芯片的一二角，这两个角就是电压反馈和补偿角。
通过把线路走向详细地画出来，原本复杂的电路板瞬间变得清晰易懂。无论是确定各个元件的作用，还是理解电流、电压的流向，都变得轻而易举。这种方法对于电路板维修工作帮助极大，能让我们在维修时更高效、更准确地判断问题所在。希望大家都能掌握这个方法，提升电路板维修技能。
